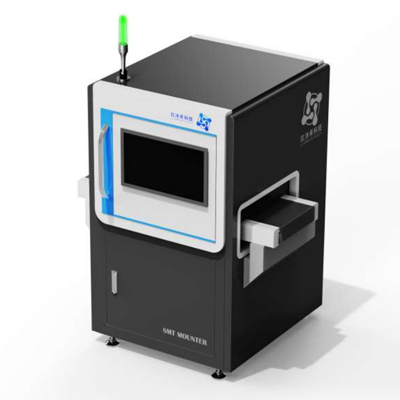

设备配置	型号S-7000
平板探测器
最大像素矩阵1536x1536 像素间距 85um	·
X-Ray Tube光管
光管类型 / Tube Style 封闭管 / Sealed tube	·
光管电压 / Tube voltage	90kV
光管电流 / Tube current 200UA	·
光管聚焦尺寸 / Tube focus size	5~15um
光管功率 8W	·
几何放大倍率 / Geometric magn 600倍	150倍
载物台 / Sample Table
X轴	350mm
Y轴	400mm
Z轴 380mm	·
Z2轴 380mm	·
平板/光管X轴同步移动	-
平板倾斜角度正负	-
可配置旋转夹具	-
X-Ray外壳
尺寸 / Dimension	L1050＊W1100＊H1650mm
重量 / Weight	约1100kg
电源 / Power AC110-230VAC,50/60Hz	·
计算机Computer
操作系统 / Operation System Windows 10	·
显示器 / Display 24”LCD	·
CPU Intel i5 6500	·
工作环境working environment
温度Safety Operating Temp.0-40℃	·
封闭式X光管选配
封闭式X光管（90KV\110KV\130KV)	·
载物台尺寸：	350mm*400mm
平板探测器采用超大尺寸 8*6cm	-
平板探测器130mm*130mm 超高清	·
辐射安全标准Radiation Safety Standard
< 1uSv/hr（国际安全辐射标准）<0.5uSv/hr出厂辐射标准	·
辐射安全标准防护箱体要求
采用钢-铅-钢防护结构，前门视窗采用防护射线的含铅玻璃。在距离箱体 20mm的任何位置，所测试射线剂量当量率≤1μ辐射安全标准，防护箱体要求安全性SV/H符合国际标准	·
安全互锁功能、电磁开关保护功能	·
用于设备维护保养的开门位置均设置２个高灵敏度限位开关，门一旦开启，X光管即立刻自动断电	·
观察窗设有电磁开关，X光管处于工作状态时，观察窗不能开启	·
急停开关、紧急情况下可按下急停开关快速切断供电系统	·
光管自动保护功能、设备无任何操作动作5分钟后，光管立刻自动断电进入保护状态	·
设备自动保护功能、设备任何门、窗一旦开启，设备立刻进入停机保护状态，任何操作动作无法进行	·
软件技术参数
操作方式、键盘+鼠标完成所有操作	·
X光管控制、鼠标点击按钮可开启或关闭 X光，旁边显示实时管电压和管电流值，用户可点击上下按钮，或拖动滑动条，或手动输入调节	·
图像效果调节、可自由调节图像的亮度、对比度和增益，达到满意的效果	·
状态栏、通过是否红绿色交替闪烁，提示互锁状态、预热状态和 X光开关状态	·
功能模块
产品列表、用户可储存当前的，或者调用以前储存的 Z轴位置、亮度、对比度功能模块产品列表和增益等参数，下次检测同样产品可以直接调用，提高检测效率	·
导航窗、被测物品图片实时显示在导航窗口上，通过对被测物品图片任意位置点击即可实现自动跟随、自动定位，提高检测效率	·
运动轴状态、实时显示坐标位置	·
速度控制、各轴移动速度可调整为慢速、常速和快速	·
检测标准、按次序显示每次的测量结果（气泡比率、距离、面积等用户设置的测量项）
气泡率测算
自动计算、用户可调整灰阶阀值，像素、对比度、大小过滤等参数，以得到自动计算的准确结果	·
调整参数、用户可调整灰阶阀值，像素、对比度、大小过滤等参数，以得到自动计算的准确结果	·
手动添加或删减气泡、用户可画多边形或自由图形，作为气泡计算到气泡率内。右键对不减气泡是气泡的图像单击，可取消气泡	·
存储参数、用户可储存当前测量气泡的灰阶阀值，像素、对比度、大小过滤等参数，下次检测同样产品可以直接调用提高检测效率	·
尺寸测算
灌锡孔比例测算、多用于测量电路板通孔过锡率，比测量距离多设置一个D点，以D点到基准线的垂直距离，除以C点的垂直距离得出D占C的垂直距离的百分比率	·
距离、按需点击A、B两点设置为基准线，再点击C点，测量C点到基准线的垂直距离	·
角度、按需点击A、B两点设置为基准线，再点击C点，测量BA和BC射线之间的夹角角度	·
圆形、多用于测量锡球等圆形元器件，点击三个点确定一个圆形，测量出周长、面积和半径和行列数量，软件将自动拍摄每个检测点并保存图片	·
方形、多用于测量方形元器件，点击两个点确定一个方形，测量出长、宽的面积	·
弧度、多用于LED绑定线弧度或弯曲度测算	·
批量检测
CNC检测、对于有排列规律的检测点，用户只需要设置其中两个检测点和行列数量，软件将自动拍摄每个检测点并保存图片	·
自动识别、对于有明显特征的检测点，软件可自动识别具体位置，进行测量，并保存图片	·
激光定位、红点激光定位装置，双重辅助，易于导航	·
报告生成
根据分析结果，可在图片上标注判断结果，也可直接分成CSV文件格式或报告文档	·
